PADS与OrCAD交互设计详解(有图有真相)

PCB设计| 发表于 2016-11-9 09:10:32 | 显示全部楼层 |阅读模式
本帖最后由 PCB设计 于 2016-11-10 18:34 编辑

在论坛上看到有一些喜欢用PADS和ORCAD的人问如何进行交互设计,确实觉得关于这方面的资料网上找到的不是很多,好多都是ORCAD+PCBNaigator +PADS的方法,但是PCBNaigator 支持ORCAD和PADS的版本都有点低,并且交互的时候同时选中几个元件的时候会发现交互不起作用,所以本人参考网上一些方法在一些环节上做了变动,用起来还算马马虎虎。啰嗦了半天现在说点正事了(以下是基于ORCAD10.3和PADS2007SP1的实例):

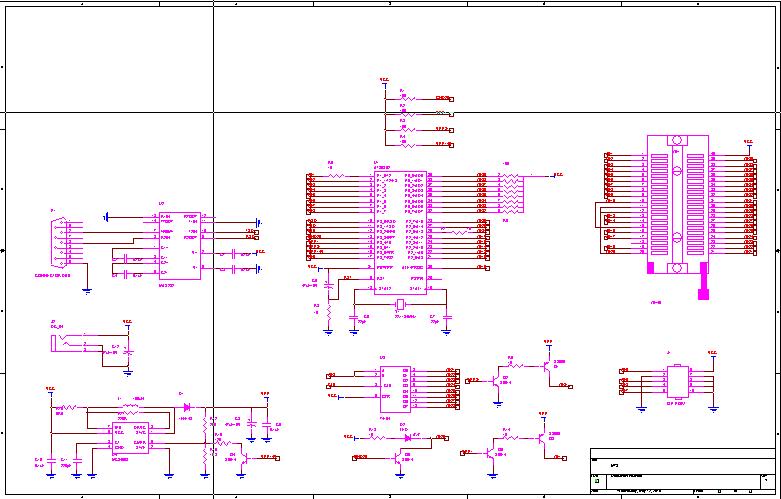

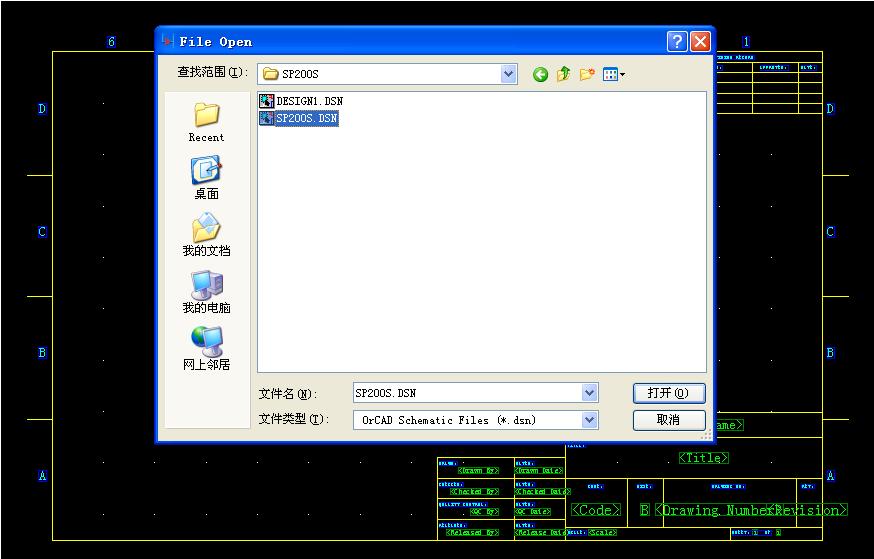

第一步:用Logic打开ORCAD文档,

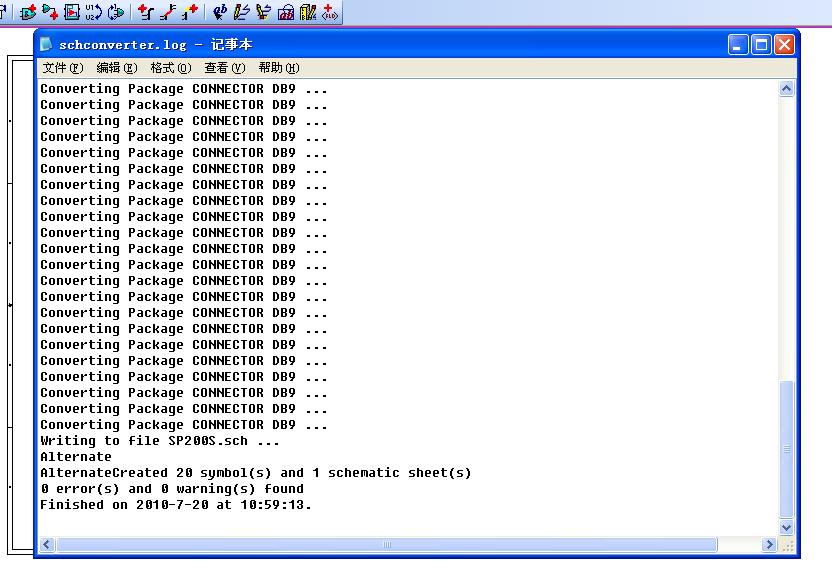

检查是否有错误(一般不会出错),

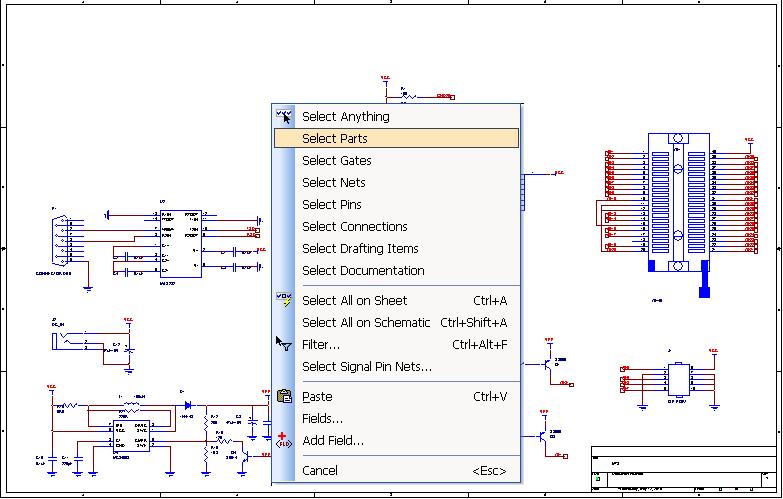

第二步:打开文档后右键弹出菜单选SELECT PARTS,


接着CTRL+A选中所有元件,

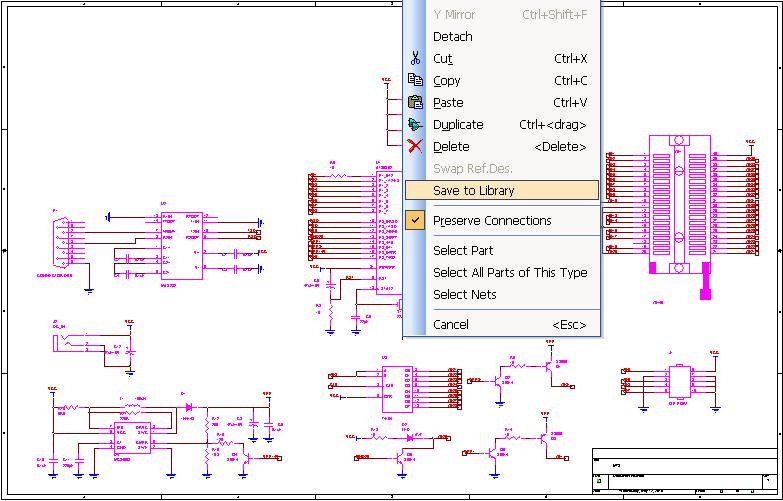

第三步:在任意选中元件上右键-SAVE TO LIBRARY命令(让所有PARTS变为decal,只有这样才能把封装同步到PCB)



在弹出的对话框里选SELECT NOT IN LIB(那些已经存在的decal可以忽略)

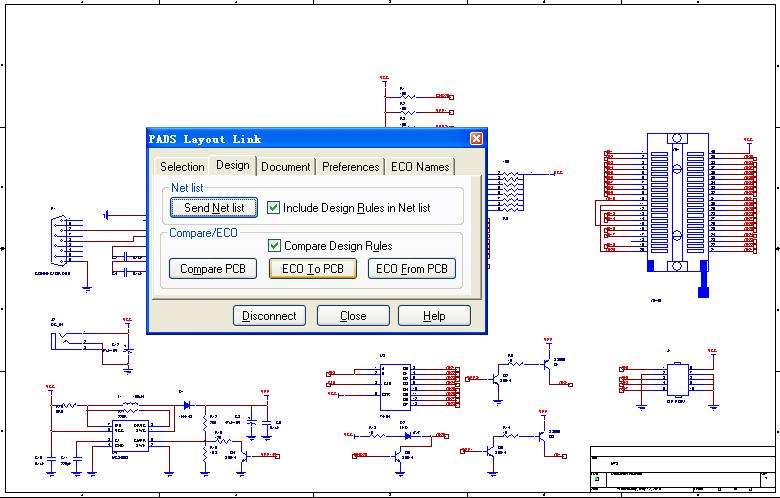

第四步:同步PCB(很简单,没必要多说)

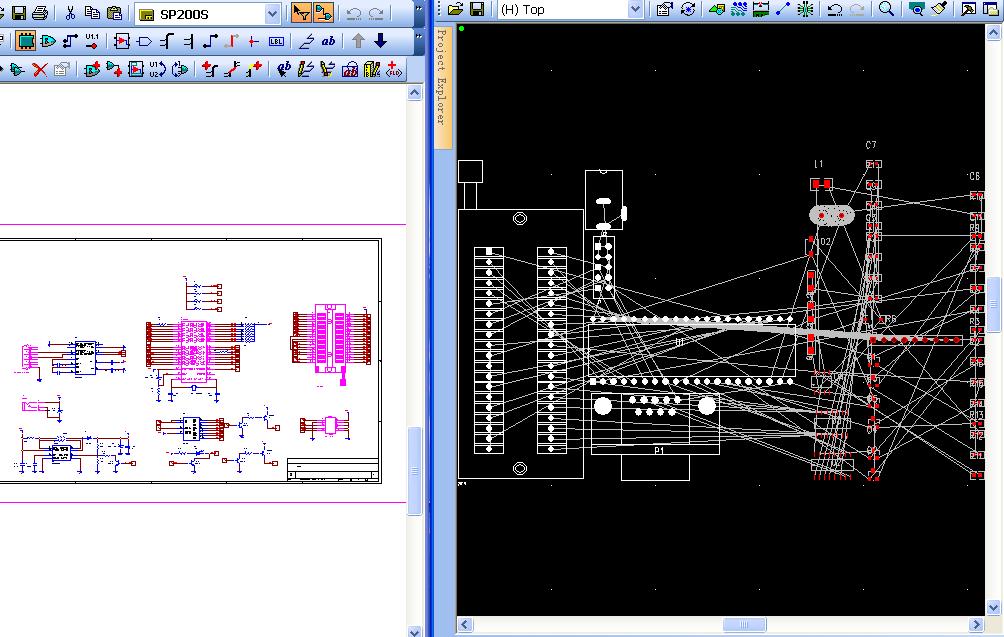

以下就是效果了




mggimg| 发表于 2016-11-10 16:34:00 | 显示全部楼层
这算哪门子的PADS与ORCAD交互,就是将ORCAD转为LOGIC而已,标题党
zbnishd| 发表于 2017-8-5 08:57:49 | 显示全部楼层
一般=这个帖一般般,还可以哦。
frens| 发表于 2017-9-19 13:43:05 | 显示全部楼层
额,看不懂在说神马~@_@。内容跟主题不符
frens| 发表于 2017-9-19 13:44:45 | 显示全部楼层
说好的orcad和layout交互,实际还是用的logic跟layout
寻觅| 发表于 7 天前 | 显示全部楼层
666666666666666
