转载--从图片到异型板,生成复杂PCB外形。

先上图:



Protel画板能提供的工具很少,无非是线段和圆弧,对于复杂外形的生成非常不方便。即使是螺旋线,也要借助autocad来完成,本教程在此基础上,更进一步,用点阵图像来生成可加工的PCB。
由于均为自行研究,步骤不一定最精炼,如有可简化之处请大家不吝指正。

------------------------------正文开始----------------------------------

需要软件:
Protel 99SE SP6
Photoshop
Vector Magic
Illustrator
Autocad
Bmp to Pcb
以上所有软件均有Windows版本

首先找一张图(本图窃自网络):


由于这是一张点阵图,而AutoCad以及电路板外型都需要矢量图,因此需要转换。为转换方便,先将其染黑:



染黑后用Vector Magic将其转换为矢量图,为减少这一步的工作量,可以在转换前先用Photoshop将其转换为单色平滑图像,可以获得更好的转换效果。
之后将矢量图用Illustrator打开。可以在此处比较方便的微调图像。之后用Direct select tool(白箭头)选中图像,取消内部填充,形成轮廓线:



之后导出成Autocad格式:



在Autocad里,去除包围图像的方框线,并“分解(explode)”图像至不能分解,之后全选应该是这个效果:

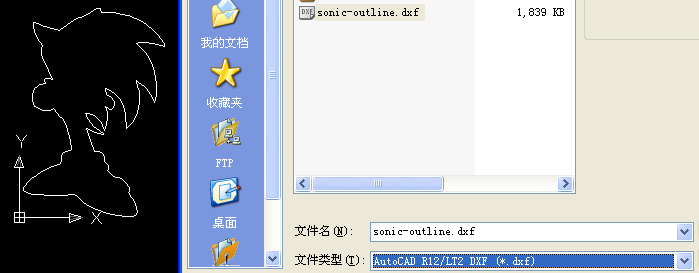

在默认情况下,1unit对应1mm,因此可以在这里将图像修改到需要的大小。这里我将其调整到78units。然后导出为dxf文件:



注意R12/LT2是Protel 99se能识别的唯一格式。

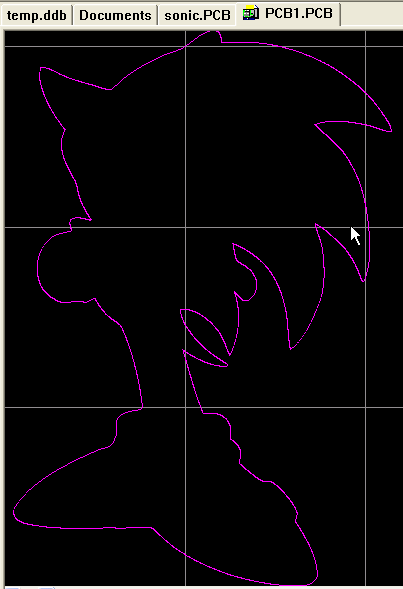

Protel内导入时选择正确的层,并将单位选择公制,线宽可以改小,这里为了显示清楚采用较宽的值。



板的外形就生成了。

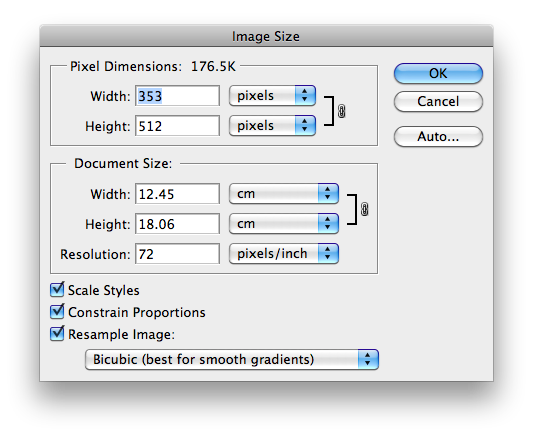

之后可以将图像的其他部分填充上去来得到更好的效果。首先需要计算尺寸,此板高78mm,即3070mil。Bmp2Pcb是使用线填充的方式来将点阵图转为PCB文件,因此每个象素点就对应特定宽度的一段线段。这次采用6mil的线宽,那么需要3070/6=512像素的图像,因此需要修改图片的大小。可以先裁取图案部分再改变图像大小:

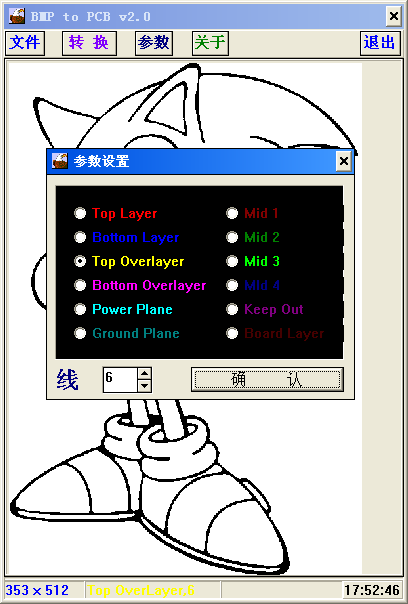

然后另存为BMP后转化:



将生成的PCB文件打开:

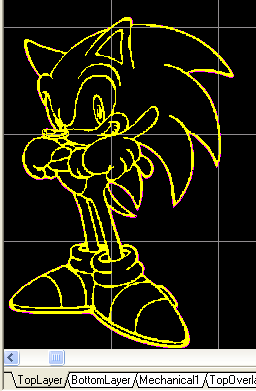

然后将其贴到轮廓的对应位置即可。



可以在此基础上布线放元件,再投板生产即可。
